Spirolox? 斯巴羅? 彈性擋圈

• 無間隙 - 360°支撐表面
• 無耳^? 無干擾配套組件的耳狀凸出（均勻的橫截面）
• 以不銹鋼為原料的產品，經濟實用；又因卷繞工藝，避免廢料產生
• 對定制設計采用 No-Tooling-Charges?（無模具成本）工藝
• 可輕松裝配和拆卸
• 無間隙或凸緣，提供全功能和外形美觀的擋圈。

Spirolox 彈性擋圈也稱為螺旋彈性擋圈，由 Smalley 獨家提供。

螺旋擋圈不會對裝置中的配套組件產生凸耳干擾。 螺旋擋圈由扁線卷繞而成。 因?yàn)榫砝@工藝生產彈性擋圈沒有廢料，因此 Smalley^??(斯邁利^?) 擋圈能夠經濟地以碳素鋼、不銹鋼、銅和許多其他合金為材料進行生產。

Smalley 提供 6,000 多種標準擋圈，備有碳素鋼和不銹鋼材質的庫存。 如果需要定制設計，可以利用 Smalley 的 No-Tooling-Cost?（無模具成本）制造工藝：完善應對大批量產品、原型和流程設計中期的變動。

無論何種應用，Smalley 都可提供具有成本效益和創新的設計解決方案。

可互換的凹槽

螺旋彈性擋圈可與普通的卡扣擋圈（開口簧環）凹槽互換。 訪問我們的?Interchange Listing（互換清單）頁面，查找適合您應用的正確擋圈。

提供螺旋彈性擋圈

輕型

• VH 和?VS （英制） / VHM 和 VSM （公制）

VH/VS 和 VHM/VSM 系列 Spirolox 彈性擋圈被指定用于輕型、低間隙應用或者主要功能為軸向定位而非承載的情況。 這些價廉物美的彈性擋圈 , 經濟實用，易于使用，并且非常適合應用在軸向負荷較低的應用。

? ? ? ? ? ?

?

?

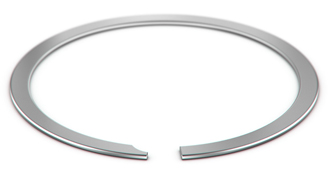

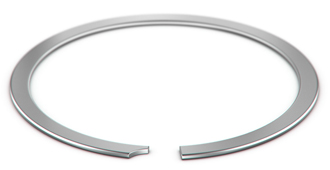

? ? ? ? ? ? ? ? ? ? ? ? ? VH（英制）和 VHM（公制） ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? VS （英制）和 VSM（公制）?

標準零件
1/4"- 10" 直徑
6 mm - 300 mm 直徑
碳素鋼和不銹鋼

中等

• WH 和?WS （英制）

WH 和 WS 系列 Spirolox 彈性擋圈是 Smalley 最流行的彈性擋圈系列。 Smalley 的工程師們已經在該 系列中開發出最多數量的標準彈性擋圈尺寸，從而使客戶能夠方便地為他們的應用選擇和訂購配件。 WH 和 WS螺旋?擋圈輕松處理由輕型或中型系列軸承施加的推力負荷。

?

?

?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? WH 系列 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?WS 系列

標準零件
1/2" - 11" 直徑
軍用和航空規格
不銹鋼和碳素鋼

• EH?和?ES （公制航空）

EH 和 ES 系列公制彈性擋圈是 Smalley 為符合公制航空規格生產的標準螺旋彈性擋圈。 它們適合專為雙層螺旋彈性擋圈設計的凹槽，能滿足輕到中等負荷應用。

中等負荷

• WHT 和 WST （英制）

許多原始設備制造商專為 WHT 和 WST 系列 Spirolox 彈性擋圈設置凹槽尺寸。 不僅更易于安裝，該擋圈系列產品還具有接近我們的重型負荷彈性擋圈設計的承載等級。

?

?

?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? WHT 系列 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?WST 系列

?

標準零件
1/2"-10 1/2" 直徑
碳素鋼和不銹鋼

重型

• WHM 和 WSM （英制）

WHM 和 WSM 系列 Spirolox 彈性擋圈旨在應對最惡劣的彈性擋圈工作。 WHM 和 WSM 系列彈性擋圈使用標準工業凹槽尺寸，并且可與許多沖壓彈性擋圈互換。 應該為那些需要深凹槽、大截面能力的軸向負荷指定該系列。

?

?

?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?WHM 系列 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?WSM 系列

標準零件
1/4"-15" 直徑
軍用和航空規格
不銹鋼和碳素鋼

• DNH?和?DNS （DIN 公制）

DNH 和 DNS 系列 Spirolox 彈性擋圈是 Smalley 針對歐洲或"硬"公制彈性擋圈系列的對等產品。? 借助其雙層偏轉配置，這些螺旋擋圈將適用于通過 DIN 規格建立的凹槽。

標準零件
13 mm - 400 mm 直徑
碳素鋼和不銹鋼

需要滿足高速運轉要求嗎？

自鎖擋圈是高速運轉要求應用的理想解決方案。此性能允許擋圈在超過推薦旋轉能力高速下正常工作。

了解更多關于我們跨越式創新睿威? 自鎖擋圈。

查看我們的自鎖擋圈

?

附加信息

• 定制擋圈設計
• 設計要求
• 擋圈要求
