等截面擋圈

等截面擋圈（卡扣擋圈）通常被指定用于重型負荷或沖擊負載應用。

通過邊緣卷繞，沒有定制工具制作費，多年來，卡扣擋圈一直被指定為汽車和重型設備行業工程師的標準選擇。

Smalley^??(斯邁利^?) 備有 8 個系列的卡扣擋圈：

• 庫存數量達 1,000 多個
• 提供英制和公制系列擋圈
• 直徑范圍為 .375" 到 10"， 13 mm 到 300 mm
• 定制產品直徑為 .157" 到 120"
• 全新系列，?可與 Eaton? 擋圈互換

Smalley 等截面擋圈類型

?

?

?

?

?

?

? ? ? ? ? ? ? ? ? ? FHE?（標準)?和?FH?（公制)? ? ? ? ? ? ? ? ? ? ? ? ? ? ????????? FSE?（標準)?和?FS?（公制)

?

標準零件
直徑范圍為 1/2" - 11"和 ?
13 mm - 300 mm ?
碳素鋼和不銹鋼

Eaton 樣式的卡扣擋圈

Smalley 備有 4 個系列的 Eaton 樣式卡扣擋圈。

Smalley 的 XAH、XAS、XDH 和 XDS 系列包含 300 多種可與 Eaton 擋圈互換的擋圈。

• XAH 和XAS
• XDH 和XDS

標準零件
.375" - 10" 直徑
碳素鋼和不銹鋼

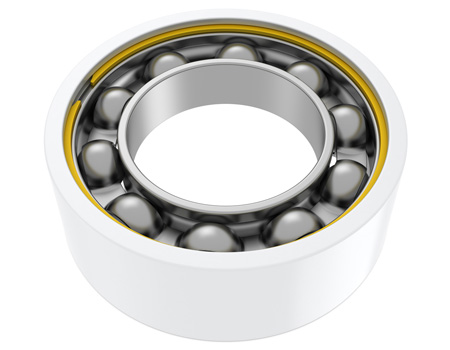

下面的應用采用安裝在內部凹槽上的 XAH 系列卡扣擋圈。 重型擋圈將軸承保持在外殼中。

?

?

?

?

?

?

?

?

?

?

?

互換清單

備選端配置

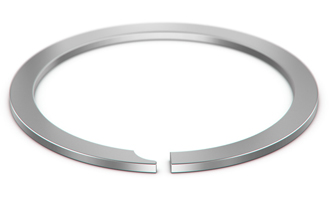

為滿足您其它端面需求，多類型端面可根據您的要求生產制造。 Smalley 的擋圈端配置如下圖所示。 A、B、C 和 E 型擋圈可用于內部和外部應用； 以 －H（外殼）和 － S（軸）擋圈命名。

A-H（U 型槽口）	A-S（U 型槽口）	B-H（雙月牙）
B-S（雙月牙）	C-H（雙角度）	C-S（雙角度）
E-H（單月牙）	E-S（單月牙）	D（單角度）
F（向心切）	G（平切）	H（孔）
