波簧指南：簡要概述

下方的彈力變形曲線很好地呈現了這一概念。假設您的應用有 2 個負荷需要量，分別是 20 lb 和 28 lb。第一個負荷以 0.08 in 的工作高度輸出，如曲線上最左邊的藍色“x”所示。而 28 lb 的負荷需要量則以 0.06 in 的工作高度輸出。

現在我們從目錄中選出一個零件編號 C100-M1。該零件的自由高度為 0.250 in，工作高度為 0.087 in。在此工作高度下，Crest-to-Crest 對頂波簧的輸出負荷為 18 lb。一旦超出此工作高度，彈簧可能會變形，從而使彈簧力變得無法預測。

?

波簧是如何制成的？

現在您已經基本了解了波簧的含義及其工作原理，接下來我們將介紹波簧的制造工藝。邊緣卷繞（即我們的“無模具成本”制造工藝）是唯一一種深受我們信任的、能夠通過精確而靈活的解決方案滿足您對波簧需求的工藝。

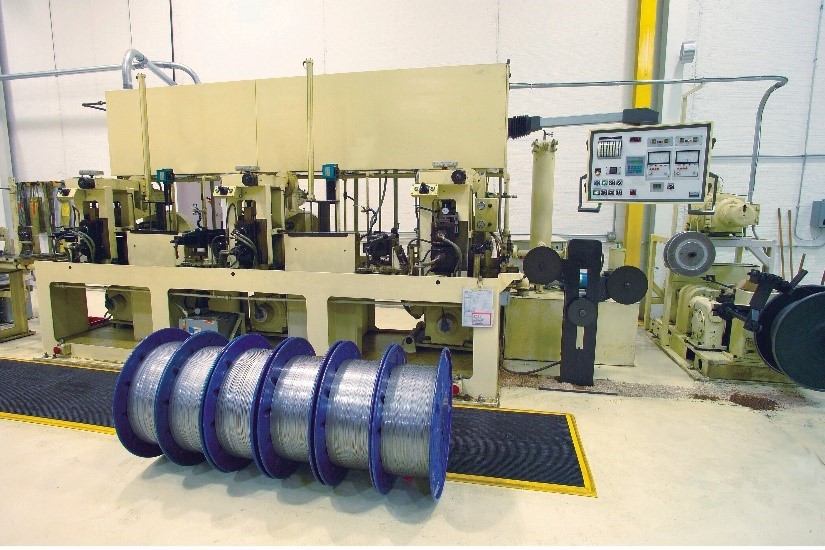

該工藝的第一步是采用冷加工方法將圓線軋制成扁平狀。冷軋可以使金屬晶粒拉長并鎖固在一起，從而提高材料的強度和穩定性。

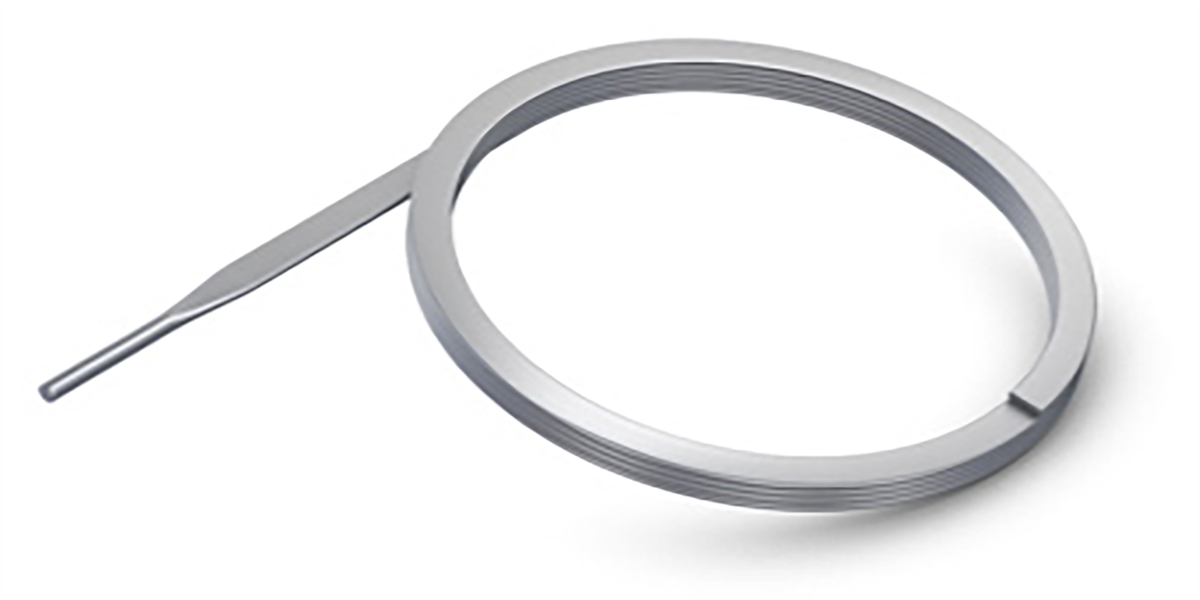

冷軋后，對扁線的邊緣進行卷繞，以形成“波峰”對頂結構。

?

?

?

晶粒的朝向?qū)⒏S卷繞方向，因此其彈簧性能要優于采用沖壓成型的、晶粒僅朝一個方向排列的彈簧。此工藝中融入了圓形晶粒冶金過程，從而使我們的零件具有更好的彈簧性能。

邊緣卷繞是一種兼具靈活性和經濟性的工藝，使我們能夠在不使用模具的情況下定制各種設計方案，且?guī)缀醪粫?huì)產生材料浪費。也就是說，我們可以在整個工藝的任何階段輕松融入設計方案變更內容。無論是制作樣件還是量產，這種工藝都能夠帶給您極佳的時效性和經濟性。

?

是否存在不同類型的波簧？

波簧主要分為 5 種類型，即 Crest-to-Crest 對頂波簧、缺口型和搭口型單層波簧、層疊 Spirawave?斯派威波簧、Wavo?波簧以及 線性波簧。盡管所有波簧均立足于“波浪”型設計，但它們所具備的能夠左右彈簧負荷下性能的特性各不相同。

具體用例請參見下表。

哪些材料適用于波簧？

波簧可采用多種材料進行制造，但隨時可投入生產的標準材料波簧是采用碳鋼和 17-7 不銹鋼制成的。材料選擇很大程度上要取決于波簧所面對的環境類型。Inconel X-750、A286 和埃爾吉洛伊非磁性合金等特殊合金可在極端環境下使用。

波簧的應用范圍是什么？

我們能夠?yàn)楦鱾€(gè)行業提供優質解決方案，其中包括不同尺寸、不同負載情況以及特殊材料制成的產品，可全方位滿足您的獨特應用需求。我們已經設計推出了數千種值得信賴的波簧應用產品；小至手腕上的智能手表、廚房里的咖啡壺等一些日用消費品，大到地表以下的油井甚至火星，都有我們的波簧在默默貢獻著力量。

?

如果您有興趣了解更多有關波簧的信息，歡迎您通過下方鏈接參閱我們新推出的電子書。
