特殊彈性擋圈：自鎖平衡及內/外徑鎖擋圈

Smalley?Spirolox 斯巴羅??彈性擋圈因其獨特的結構型式、可靠性和便利性在數以千計的應用中脫穎而出，成為值得客戶信賴的行業解決方案。

我們有五種標準類型的彈性擋圈，同時細分為 30 種不同結構型式，每種應用都是獨一無二的。

如果 Smalley 標準彈性擋圈無法滿足您的應用需求，那么，鑒于諸多不同的裝配考慮，例如需要滿足高旋轉能力、平衡要求和互鎖要求的應用，Smalley 設計出多種特殊彈性擋圈以供客戶選用。

這里介紹多種定制設計方案，例如自鎖擋圈、平衡擋圈和內徑/外徑鎖擋圈。

與旋轉相關的應用

所有旋轉軸用彈性擋圈都會受到離心力的約束。如果這些離心力大到足以使彈性擋圈膨脹而使其不再緊貼在凹槽中，就有可能發生故障。隨著越來越多的應用需要更高的旋轉能力，Smalley 也以技術創新為先導不斷提升研發能力，并將繼續加大投資力度，以期滿足更高的旋轉能力需求。

如果您的應用需求超出了標準彈性擋圈所標示的建議旋轉能力，則可根據特定應用需求選擇定制擋圈或自鎖擋圈。

由于旋轉能力是多個參數（即厚度、徑向壁尺寸、貼合度以及擋圈與凹槽之間的過盈配合和直徑等）的函數，因此，可通過增加徑向壁的尺寸和/或擋圈與凹槽的貼合度來提升旋轉能力。

如經過一番調試之后，旋轉能力仍無法滿足應用需求，則可以增設擋圈自鎖功能。

什么是自鎖擋圈？其工作原理是什么？

自鎖擋圈是一種定制擋圈，其設計有助于提升擋圈的旋轉能力，非常適合具有高旋轉能力需求的應用場合。

自鎖功能通過一個突起和一個槽來實現，兩者可通過互鎖來防止擋圈膨脹。突起與配合匝圈上的槽完美適配，這樣，在將擋圈安裝到凹槽中時，突起便會卡入槽內。

此功能使擋圈能夠以遠超標準彈性擋圈旋轉能力的速度正常運轉。因此，這種自鎖功能使擋圈能夠高速運轉、承受振動、加速運轉，同時吸收一定程度的沖擊負荷。

自鎖突起可以設在擋圈的外徑（用于外部彈性擋圈）、內徑（用于內部彈性擋圈）或中線上。

自鎖擋圈的安裝過程與標準 Spirolox 彈性擋圈的安裝過程相同，只是前者多了一個步驟，即需要用小錘子或木槌將突起輕敲入槽以實現準確定位。兩個突起必須完全固定在配合匝圈上與其對應的槽中?？梢阅恳暀z查安裝是否正確。? ?

對平衡要求極高的應用

有些應用場合對裝配體（例如轉子）的平衡要求極高，鑒于此，Smalley 打造了平衡擋圈。

什么是平衡擋圈？其工作原理是什么？

平衡擋圈是一種定制擋圈，其設計有助于減少擋圈本身的殘余不平衡量。通過減少擋圈的殘余不平衡量，有助于減少整個裝配體的整體不平衡量。

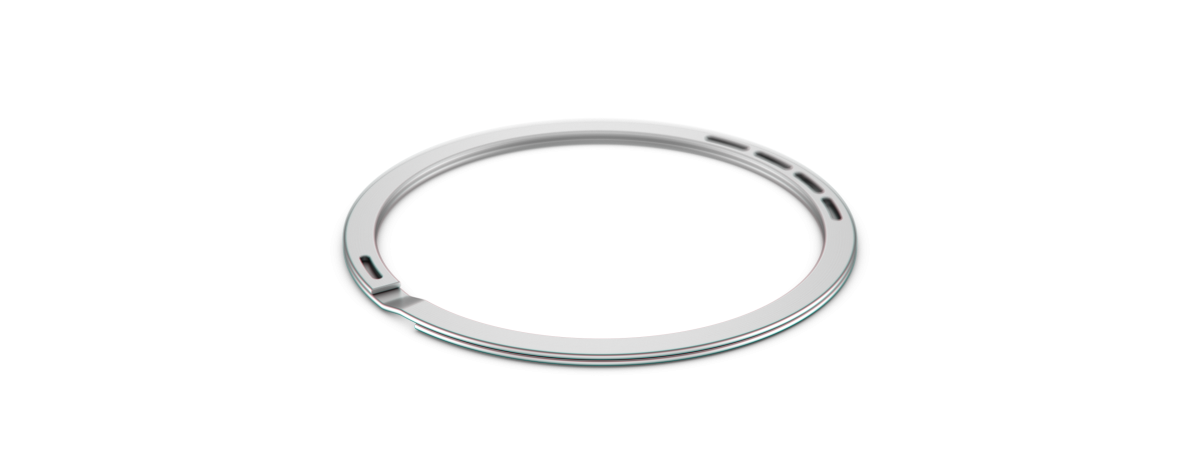

Smalley 平衡擋圈具有平衡功能，其靜平衡功能可與彈性擋圈相媲美。這種擋圈設有一系列與缺口端相對的槽，使擋圈的重心能夠在其旋轉軸上實現靜平衡。?

防損毀應用

如果您的裝配體中需要鎖定機構，那么此時可以選用 Smalley 提供的內徑/外徑鎖擋圈。

什么是內徑//外徑鎖擋圈？其工作原理是什么？

內徑/外徑鎖擋圈是一種彈性擋圈，能夠同時裝入內部和外部凹槽中，從而形成防損毀隱蔽式裝配體。

內徑/外徑鎖擋圈適用于要求兩個配合組件彼此固定在一起但又能獨立自由旋轉的應用中。

兩個組件各自設有一個凹槽，旨在將擋圈分別鎖定在內徑和外徑上；術語“內徑/外徑鎖”即由此而來。這種擋圈無法拆卸，且兩個組件也無法拆卸，盡管不會損壞擋圈和裝配體也不得進行拆卸。

通常，殼體內的凹槽直徑稍大，目的是為了適配擋圈在軸表面擴張后的直徑。首先將擋圈松開安裝到殼體內的凹槽中，然后將殼體推到配合組件（軸）上。此時，擋圈內徑會擴至軸徑大小，然后卡入軸凹槽中。之后，擋圈會與軸凹槽緊密貼合。

殼體內的凹槽尺寸稍大，目的是為了實現兩個組件的相對旋轉，而擋圈則可以將兩個組件鎖定在一起。這種隱蔽式擋圈可以輕松地將兩個組件連接起來，經濟又實惠，且其外形設計精致美觀，讓人賞心悅目。

?

?

?
