什么是睿威 Revolox? ‘酒窩狀凸圓和凹槽’自鎖擋圈？您應該選擇何時使用？

什么是睿威 Revolox ‘酒窩狀凸圓和凹槽’自鎖擋圈？

我們先來定義一下什么是自鎖擋圈。

1958 年，斯派威 Spirolox? 擋圈所在 Smalley 部門, 發明了自鎖擋圈。自鎖擋圈有兩種類型 ‘凸起和凹槽’ 和 ‘酒窩狀凸圓和凹槽‘。

那么，自鎖擋圈是什么？

自鎖擋圈的自鎖功能是一種固定擋圈定制選項，可增加擋圈旋轉能力。通常指定用于高轉速應用，例如電動機。睿威Revolox ‘酒窩狀凸圓和凹槽‘自鎖擋圈是斯邁利的一種自鎖擋圈。

什么是睿威?Revolox 自鎖擋圈自鎖功能？

自鎖功能采用 ‘酒窩狀凸圓和凹槽’ 設計，可防止擋圈因離心力而膨脹。

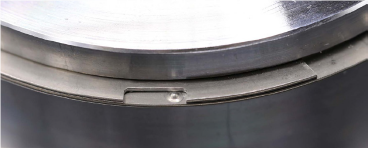

圖 1. 睿威 Revolox 標有酒窩狀凸圓和凹槽。

酒窩狀凸圓沖壓到擋圈的下側，從而在擋圈另一側形成圓頂形狀。 無需剪切的圓頂形狀突出擋圈表面是至關重要部分。 凹槽部分則通過切入配合匝而產生。

酒窩狀凸圓和凹槽位置使得凸圓一旦安裝在凹槽中即被卡在槽內。從而鎖定到位。 當擋圈旋轉膨脹時，接合凸圓和凹槽并防止進一步膨脹。

高旋轉能力應用中使用睿威 Revolox “酒窩狀凸圓和凹槽”自鎖擋圈有哪些優勢？

睿威 Revolox 自鎖擋圈具有與“凸起和凹槽”自鎖擋圈相同優點，并具有以下附加優點。

?

1.明顯高于同等非鎖定擋圈RPM 轉速能力

睿威Revolox 自鎖擋圈針對高轉速性能進行了測試和優化。請聯系 Smalley 工程師一起討論您應用中 RPM轉速 功能。

圖 2. ‘酒窩狀凸圓和凹槽” 設計可防止擋圈膨脹。

2. 安裝便捷

堅固的“酒窩狀凸圓和凹槽”設計在安裝期間不易損壞。

3.輕量級

零件重量僅為普通擋圈重量的一半，較輕零件重量減少旋轉量，從而提升應用效率。

4.自動化安裝能力

自動安裝功能使得睿威 Revolox 自鎖擋圈成為大批量產理想之選。

5.本質上比普通擋圈（卡扣擋圈）更好的平衡

睿威 Revolox 自鎖擋圈具有更好平衡設計性能有助于減少振動。

如果出現以下情況，您可能需要考慮其他選擇：

• 您正在尋找最高 RPM轉速能力

與 睿威 Revolox 自鎖擋圈相比‘凸起和凹槽‘ 自鎖擋圈可提供更高 RPM 轉速能力。

關鍵點

• 自鎖擋圈是一種定制擋圈功能，其功能可增加擋圈旋轉能力
• 睿威Revolox自鎖擋圈由“酒窩狀凸圓和凹槽”設計組成，可將凸圓鎖在槽內防止擋圈膨脹
• 睿威Revolox ‘酒窩狀凸圓和凹槽’ 自鎖擋圈具有與 ‘凸起和凹槽’ 相同優勢，但具有額外優點，例如可用于大批量生產自動化安裝能力
• 咨詢 Smalley 工程師以幫助您確定自鎖擋圈是否適合您獨特應用!
• 歡迎下載睿威?REVOLOX 自鎖擋圈產品指南

如果您已準備好應對高轉速 RPM 設計挑戰，我們提供的電子書可幫助您入門。我們睿威 REVOLOX 自鎖擋圈產品指南涵蓋不同類型高轉速緊固解決方案以及每個可用選項的優缺點！立即下載電子書。

下一步?

以下是我們的電子書之外的一些其他資源，您可能會覺得有幫助：

? 開始高轉速設計！ 提交您的申請要求。

? 試用樣品——獲得免費樣件。

? 如您尋找不僅僅是高轉速RPM擋圈？ 歡迎查閱我們擋圈和彈簧目錄和設計指南。

我們有超過 10,000 個擋圈和彈簧庫存！

? 請聯系 Smalley 工程師。解答您的問題。

?
