拆卸凸起和凹槽自鎖擋圈

斯邁利 (Smalley) 斯巴羅? Spirolox? 彈性擋圈配置包含不同功能或規則，以更好地滿足應用需求。斯巴羅 Spirolox 擋圈受歡迎的一個功能是凸起和凹槽鎖（圖 1），

它提供機械干涉，使得擋圈能夠 “鎖定” 到位。

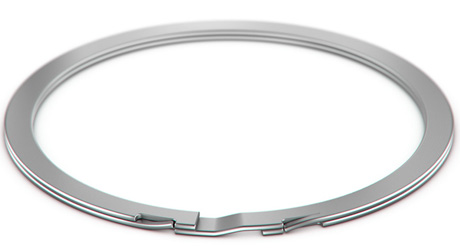

圖 1. 凸起和凹槽鎖自鎖擋圈

在凸起和凹槽自鎖擋圈中，擋圈凸起端嵌入相對匝上凹槽中。 如下圖 2 所示。

圖 2. 可以看到凸起端部已嵌入凹槽中

?

凸起和凹槽系統有什么作用？

凸起和凹槽自鎖系統（圖 3）有助于防止擋圈在旋轉時膨脹和/或脫離凹槽。 這種簡單而高效功能使得凸起和凹槽成為高轉速應用中受歡迎且有效的彈性擋圈特征。

圖 3. 從側面看凸起和凹槽平面圖

?

怎樣拆卸凸起和凹槽擋圈？

由于凸起緊密鎖定在凹槽中，解鎖并拆卸擋圈頗具挑戰性。 這是設計使然。 該擋圈設計旨在成為組件中永久固定裝置，可靠地履行其自鎖職責。 如果出于某種原因需要拆下?lián)跞?，則可使用平頭螺絲刀壓縮凸起，使其與凹槽斷開接合。 壓縮凸起時必須特別小心，以免損壞組件。 一旦完成，則可按照正常方式取下?lián)跞Α?/p>

請注意，一旦凸起和凹槽擋圈嵌入軸上，拆卸后將無法再次使用。 當拆卸時，擋圈凸起被壓縮拉平，它會破裂或顯著地耗損，從而無法使用。 這就是為什么擋圈一旦取下即無法再次使用的原因。

如果您的應用需要在應用中拆卸并重復使用擋圈，請考慮使用 斯邁利 (Smalley) 睿威Revolox? 自鎖擋圈。 如果您對自鎖擋圈拆卸或螺旋擋圈拆卸有任何疑問，請聯系我們的工程部門。

?

?
