產品亮點：內部彈性擋圈

內部彈性擋圈用作孔/外殼內的可拆卸軸肩。這些內部擋圈具有多種配置。對于需要內部彈性擋圈的應用，Smalley 提供 Spirolox^? 或內部螺旋彈性擋圈、Hoopster^? 擋圈、等截面擋圈和 WaveRings^?。這篇博客文章探討了這些內部彈性擋圈之間的差異，并強調了每個擋圈的潛在應用。

Spirolox^? 或內部螺旋彈性擋圈

?

?

?

?

?

?

?

?

Spirolox 彈性擋圈是沖壓彈性擋圈的替代品。與傳統沖壓擋不同，Spirolox 擋圈的設計沒有凸耳或凸緣。這可以防止對配合組件的任何干擾并產生均勻的橫截面。這些擋圈可以卷入凹槽并可簡單的用螺絲刀取下，而不是使用凸耳或凸緣進行安裝和拆卸。安裝和拆卸不需要專用工具或鉗子。這種設計是通過稱為 Edgewinding?(邊緣卷繞) 的工藝卷繞扁材來實現的。要創建更堅固的彈性擋圈，請考慮增加層數、扁材厚度并調整徑向壁。具有至少兩層的擋圈也提供 360° 支撐表面。要了解有關 Spirolox 擋圈安裝和拆卸過程的更多信息，請單擊此處查看我們的視頻。

標準 Spirolox? 擋圈根據應用所需的負荷分為不同類別。這些類別如下：輕型（VH 和 VHM 系列），中型（WH 系列），中重型（WHT 系列），重型（WHM 系列）。DNH、EH 和 VHM 系列都是 Spirolox 擋圈，專門設計為公制尺寸。 DNH、EH、WH 和 WHM 系列擋圈專門設計用于滿足軍用和航空航天應用需求的質量規范。

以下是使用 Spirolox 內部彈性擋圈的應用。

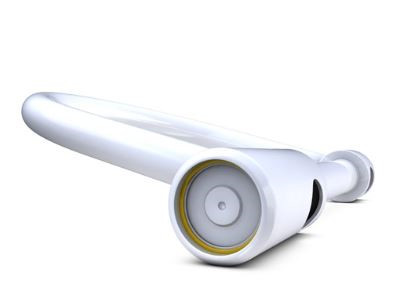

自行車鎖 - 雙層 Spirolox 彈性擋圈

因為這種高負荷或 WHM 內部擋圈橫截面很厚，所以適用于自行車鎖內。該擋圈設計為拆卸凹口的朝向內部，從而消除了拆卸的可能性。這種特殊設計可防止車鎖遭到損壞，發生失竊。

等截面擋圈或卡扣擋圈

等截面擋圈是一種較高負荷的彈性擋圈，也可以用扁材卷繞。這些擋圈適用于沖擊負荷應用，通?？捎糜谄嚮蚬I(yè)裝配。內部等截面擋圈系列包括 FHE 和 XAH。XAH 系列擋圈可與 Eaton 式卡扣擋圈互換。兩者的公制等價物是 FH 和 XDH 系列。 內部等截面擋圈可提供從 U 形凹口到扇形凹口的各種端頭類型?？稍?/span>此處找到等截面端頭類型的完整列表。

下面是一個使用兩個等截面擋圈的應用。

致動器閥 - 等截面擋圈

高負荷 XAH 內部等截面擋圈由于其能夠吸收活塞的沖擊負荷而被指定使用。該應用設計需要一個用于承受高推力的擋圈，以及需要另外一個由于擋圈在裝配內的特定位置而具有特殊端頭的擋圈。

Hoopster^? 彈性擋圈

?

?

?

?

?

?

Hoopster^? 彈性擋圈設計極薄，適用于空間有限的應用。這些內部彈性擋圈提供最小的徑向投影，并可在淺凹槽內操作。內部 Hoopster 擋圈根據擋圈是否設計有彎曲的拆除端進行分類。HHU（英制）和 HHMU（公制）系列沒有設計拆卸凹口，意味著兩端幾乎相遇，以形成一個完美的圓形。相比之下，HH（英制）和 HHM（公制）系列設計有拆卸裝置，因此擋圈的一端略微卷曲。如此便可更容易移除外殼體內的擋圈。下面是一個應用示例，其中包括具有彎曲端的 Hoopster 內部擋圈，以及沒有彎曲端的 Hoopster 內部擋圈。?

?

?

?

?

?

?

?

?

?

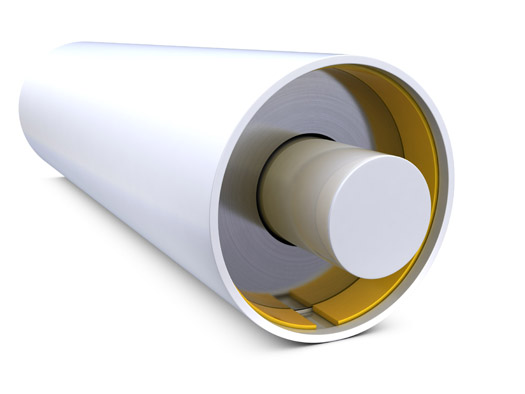

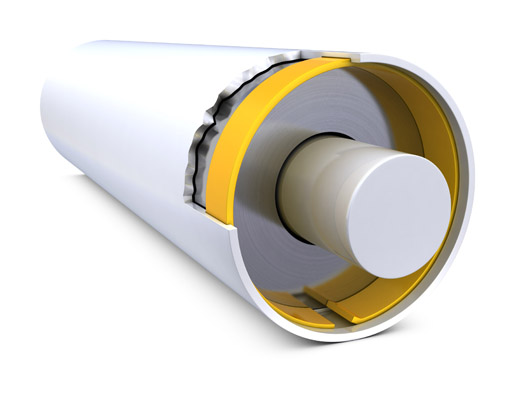

薄壁圓柱 - Hoopster 擋圈

該圓柱需要一個彈性擋圈將兩個組件固定在一起。但是，組件沒有為標準彈性擋圈凹槽提供足夠的空間。Hoopster 擋圈由于其極薄的設計以及較淺的凹槽深度而受到青睞。左側的氣缸顯示了具有彎曲端的標準 HHU 擋圈，而右側的圓柱顯示了具有標準端的 HH 擋圈。?

WaveRing^?

?

內部 WaveRing^? 系列 (WHW) 是一種風格獨特的彈性擋圈。這些擋圈具有波浪，從而可實現壓縮，并能夠進行與標準彈性擋圈類似的操作。WaveRings 可以補償層疊組件的擴展容差。這些擋圈可以減少裝配內的振動。這種操作可以實現是因為 WaveRing 對凹槽和裝配組件施加持續性壓力。定制的 WaveRings 也可在單層配置中使用。

齒輪支架 -? WaveRing

在此應用中，WaveRing? 充當彈性擋圈和波簧之間的混合體。它將支架固定在一起，同時允許裝配中存在輕微壓縮。這種特殊的波圈設計用于雙層配置，并具有拆卸凹口。

匯總

從 Spirolox 到 WaveRings， Smalley 提供各種標準內部彈性擋圈。但是，您知道這些擋圈可以根據你的應用進行定制嗎？材料厚度、合金種類、層數和端頭類型都可以設計，以滿足您的特定應用要求。為設計您的內部彈性擋圈應用，向 Smalley 工程師提出挑戰。查看我們的新內容“彈性擋圈常見問題解答”，以了解有關 Spirolox 彈性擋圈的更多信息。?

?
