波簧發明歷史和時間表

彈簧簡史

數千年來，彈簧一直在幫助世界運轉。事實上，彈簧技術可以追溯到 “弓箭” 時代使用的非螺旋彈簧。

第一個螺旋彈簧由 R. Tradewell 于 1763 年發明，但直到 1857 年才開發出第一個鋼制螺旋彈簧。選擇 “線圈”作為名稱是因為指的是圓柱形或螺旋形纏繞。第一個螺旋彈簧用于椅子座椅。自發明以來，彈簧用于各種設備、機械和技術。

?

小波簧具有深遠影響

大多數人都熟悉傳統彈簧。當?shù)谝淮温犝f波簧時，大家可能會認為這是一項創新產品。然而，波簧已存在幾十年。

從手腕上智能手表等日常消費品到機器人手術器械等救生設備，波簧尺寸可能很小，但對我們周圍世界產生深遠影響。當波簧指定用于火星探測器時，波簧甚至影響到太空。

我們可以找到許多波簧應用，但第一個波簧應用在何處呢？

?

第一個波簧的應用

以往，制造商會在卡口連接器中使用沖壓波形墊圈。沖壓波形墊圈問題是必須保持嚴格負載容差。缺乏嚴格負載公差會導致聯軸器扭矩出現問題。耦合扭矩變化太大，需要對沖壓彈簧進行分類以找到可接受負載。

當?shù)谝粋€波簧開發出時，它迅速成為卡口連接器理想解決方案，因為波簧可以保持嚴格負載容差。波簧可以保持±1 0% 負載容差，而波形墊圈負載容差只能保持在 ± 30%。

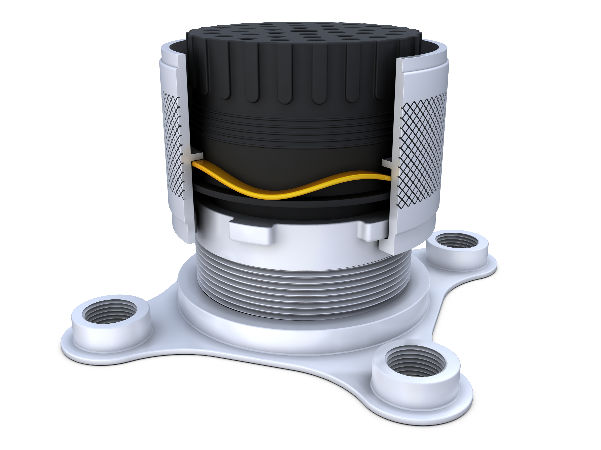

圖?1.?卡口連接器。卡口連接器中的單圈波簧。負載容限顯著改善是由于彈簧制造方式。波簧是通過邊緣纏繞或在邊緣盤繞扁線制造，而波形墊圈是由扁平軋制鋼板沖壓而成，然后在沖壓的圓圈中形成波狀。

圖 2. 邊緣纏繞與沖壓。邊緣纏繞與沖壓工藝比較。制造上差異導致波簧具有圓形晶粒冶金，因此增加了材料強度和穩定性。 Smalley 擋圈是通過邊緣卷繞制造，如下圖 3 所示。由于紋理遵循線圈方向，因此與沖壓形狀且紋理僅沿同一方向移動相比，提供了更好彈簧性能。

圖 3. 邊緣纏繞與沖壓冶金。 邊緣纏繞零件具有圓形晶粒冶金。卡口連接器制造商對波簧性能感到異常興奮。短短幾年，波簧顛覆了整個連接器市場。波簧至今仍普遍用于電氣連接器！

那么我們現在知道第一個波簧應用在哪里，是誰發明了波簧。

?

Smalley 是波簧發明者

Smalley在 1960 年代后期發明了波簧。讓我們一起看波簧是如何演變的。

?

波簧時間軸

關鍵點

• Smalley 在 1960 年代后期發明了波簧，自那時起，為數千種應用節省了空間。
• 第一個波簧用于卡口連接器，因為與波形墊圈相比，它能夠保持更嚴格公差。
• Smalley多年來開發研制許多類型波簧，包括對頂、單圈、波狀、線形 和 層疊斯派威波簧。 Smalley長期以來持續投資于此項研究。

?

?
