DIN 互換

DIN 標準由德國 DIN 消費者委員會提出，規定了產品要求及產品特性。DIN 消費者委員會為多種不同產品建立國際標準保護，以確保其安全性、環境適宜性和法律確定性。

Smalley 為其彈性擋圈編撰了互換清單，其中包括兩個系列的 Spirolox? 斯巴羅??彈性擋圈和兩個系列的等截面擋圈，它們適合于與 DIN 471 和 472 彈性擋圈類型相同的凹槽。DNH 和 FH 系列可同 DIN 472 標準擋圈進行凹槽互換，而 DNS 和 FS 系列可同 DIN 471 系列進行凹槽互換。

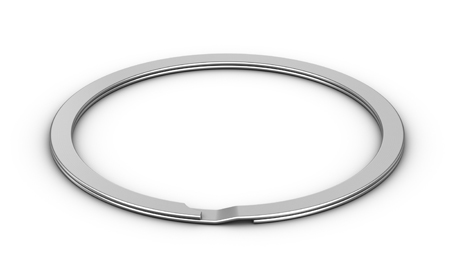

DNH 和 DNS 系列分別為內部和外部螺旋彈性擋圈，兩者皆為雙層擋圈，直徑 13.00 – 400.00 mm，采用碳鋼、302 不銹鋼或 316 不銹鋼作為標準材料。

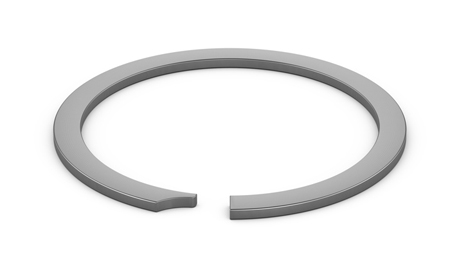

FH 和 FS 擋圈分別為 Smalley 內部和外部等截面彈性擋圈。兩者皆為單層缺口型卡扣擋圈，直徑 13.00 – 300.00 mm，采用碳鋼和 302 不銹鋼作為標準材料。

上述彈性擋圈系列對于經常使用卡扣擋圈或卡環的客戶來說是合適且安全的選擇。Smalley 彈性擋圈采取 NO EARS TO INTERFERE?（無凸耳干擾）無耳^? 設計，在裝配時不會有凸耳干擾。這也意味著在對其進行拆裝時無需專用工具，從而消除了彈性擋圈從鉗子上飛出的可能，使拆裝更為安全。裝配在可見位置時也更為美觀。

如果在標準彈性擋圈目錄中找不到能精準符合您需求的擋圈，Smalley 工程師可以按照您的需求為您設計定制擋圈。

可定制特性包括：?

• 直徑 - 從 0.157" 到 120"（從 4 mm 到 3000 mm）
• 負荷容量
• 旋轉能力
• 公差?
• 端頭類型配置
• 徑向壁線材厚度
• 線材厚度
• 材料
• 表面處理、涂層和電鍍
• 包裝
• 質量保證流程/認證

Smalley 工程師隨時為您提供最佳設計方案，幫助您在標準零件和定制零件中做出選擇。以下資源可為您提供入門幫助：

互換清單

擋圈選擇指南

擋圈設計幫助

CAD 模型
